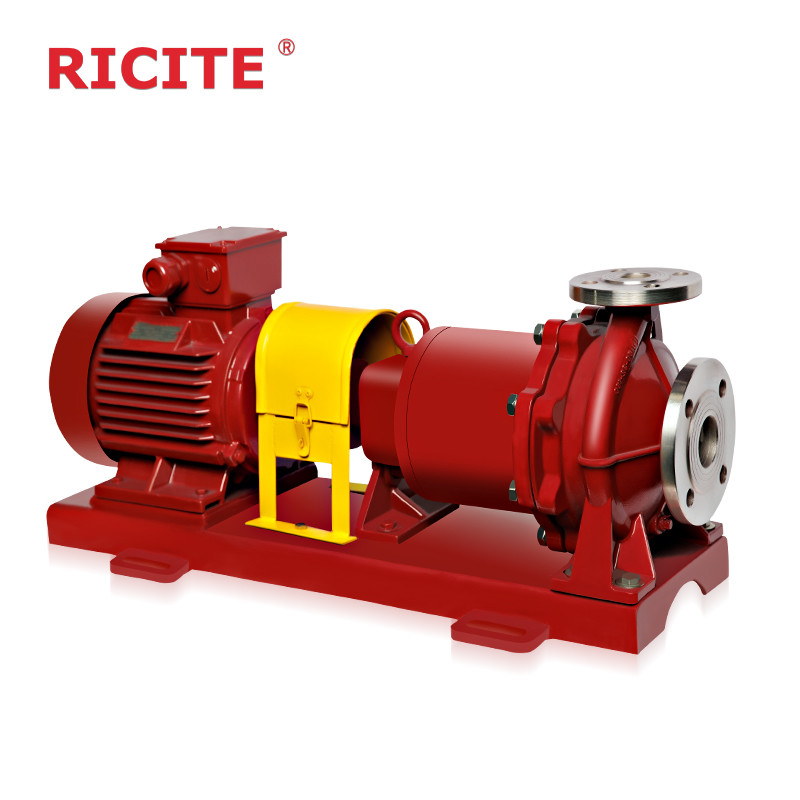

Magnetantriebs-Zentrifugalpumpe für Flüssigkeiten mit niedrigem Blitzpunkt

RMI Magnetantrieb aus Edelstahl Zentrifugalpumpe

Beschreibung

RMIEine Magnetpumpe aus Edelstahl ist eine Art Pumpe, die eine magnetische Übertragung verwendet, die den Motor vom Pumpenkörper trennen kann,Vermeidung des Problems der Flüssigkeitsleckage an der Dichtung traditioneller PumpenEs besteht hauptsächlich aus Antriebsvorrichtungen, Magnetrotoren, Dichtungen, statischen Dichtungen und anderen Teilen.

Das Funktionsprinzip besteht darin, die Drehung des Elektromotors durch Magnetübertragung in die Drehung des Pumpenkörpers umzuwandeln.der Elektromotor treibt den externen Magnetrotor zur Rotation an, und durch Magnetfeldinduktion treibt der innere Magnetrotor des Rotors den Pumpenkörper zum Drehen an.Das Leckproblem dynamischer Dichtungen kann vermieden werden, wodurch Flüssigkeitslecks und Umweltverschmutzung vermieden werden.

Im Allgemeinen haben Magnetpumpen aus Edelstahl eine hervorragende Dichtungsleistung und können Flüssigkeitslecks vermeiden, was sie in Industriezweigen mit hohen Anforderungen an Flüssigkeitslecks und Verschmutzung weit verbreitet macht.

Anwendungen

Die Magnetantriebspumpe der RMI-Serie eignet sich für Erdöl, Chemie, Pharma, Galvanisierung, Lebensmittel, Film und Druck, Wasseraufbereitung, nationale Verteidigung und andere Branchen.ist die ideale Pumpe für den Transport von brennbaren, explosive, aggressive, giftige, gereinigte und verschiedene ätzende Flüssigkeiten.

Die nassen Teile der Magnetantriebspumpe der RMI-Serie sind aus Edelstahl hergestellt und eignen sich für den Transport von Medien mit einem Druck von nicht mehr als 1,6 MPa, einer Temperatur von nicht mehr als 120 °C,und Viskosität nicht mehr als 30x 10-6 mz V / SBitte wenden Sie sich an den Vertrieb, um mehr Unterstützung zu erhalten, wenn der Druck mehr als 1,6 MPa beträgt oder die Temperatur 120 Grad übersteigt oder Sie eine Heizweste usw. benötigen.

Strukturelle Merkmale Bearbeitung von Sendungen

Dauermagneten

Der Permanentmagnet aus Selteneerd-Permanentmagnetmaterialien weist einen breiten Betriebstemperaturbereich (-45-400 °C), eine hohe Zwangskraft, eine gute Anisotropie in der Magnetfeldrichtung auf.und keine Demagnetisierung, wenn die Pole nahe beieinander sindEs ist eine gute Magnetfeldquelle.

Isolationshülle

Bei Verwendung des Metallisolierums befindet sich der Isolierumschleifer in einem sinusförmigen Wechselmagnetfeld,und Eddy-Strom wird auf dem Abschnitt senkrecht zur Richtung der magnetischen Kraftlinie induziert und in Wärme umgewandeltDer Ausdruck für Wirbelstrom ist: wo Pe - Wirbelstrom; K - Konstante; N - Nenngeschwindigkeit der Pumpe; T - magnetisches Übertragungsmoment; F - Druck im Abstand;D - Innerer Durchmesser der AbstandshülleDie elektrische Widerstandsfähigkeit eines Materials; - Die Zugfestigkeit des Materials. Nach der Konstruktion der Pumpe werden n und T durch die Betriebsbedingungen angegeben.und die Verringerung von Wirbelströmen kann nur aus Aspekten wie F und D betrachtet werdenDie Auswahl von nichtmetallischen Materialien mit hoher Widerstandsfähigkeit und Festigkeit zur Herstellung von Isolationshüllen wirkt erheblich auf die Verringerung von Wirbelströmen.

Durchfluss der Kühl- und Schmierflüssigkeit

Wenn die Pumpe läuft, muss eine kleine Menge Flüssigkeit verwendet werden, um den ringförmigen Spaltbereich zwischen dem inneren Magnetrotor und dem Isolationshülle zu spülen und abzukühlen.sowie das Reibungspaar des GleitlagersDie Durchflussrate des Kühlmittels beträgt in der Regel 2% -3% der Pumpendesign-Durchflussrate, und die Ringspalte zwischen dem inneren Magnetrotor und dem Isolationsschleifer erzeugt aufgrund von Wirbelströmen hohe Wärme.Wenn das Kühlschmiermittel unzureichend ist oder das Spülloch nicht glatt oder verstopft ist, wird die Medientemperatur höher als die Arbeitstemperatur des Permanentmagneten sein, wodurch der Magnetismus des inneren Magnetrotors allmählich abnimmt,und verursacht den Magnetantrieb zu versagenWenn das Medium Wasser oder eine flüssige Wasserform ist, kann der Temperaturanstieg im Bereich der Ringspalte bei 3-5 °C gehalten werden.der Temperaturanstieg im Bereich der Ringspalte kann bei 5-8 °C gehalten werden.

Schiebelager

Zu den Materialien für Magnetpumpenrutschlager gehören impregniertes Graphit, gefülltes PTFE, Ingenieurkeramik usw.und Reibungsbeständigkeit von Ingenieurkeramik, die Gleitlager von Magnetpumpen sind überwiegend aus Maschinenkeramik hergestellt.Die Lagerfreiheit darf nicht zu gering sein, um Schachthaftungsunfälle zu vermeiden..

Da die Gleitlager der Magnetpumpe mit dem transportierten Medium geschmiert werden,Unterschiedliche Materialien sollten für die Herstellung von Lager auf der Grundlage verschiedener Medien und Betriebsbedingungen ausgewählt werden..

Eigenschaften

1, CFD (Computational Fluid Dynamics) Design von hydraulischen Komponenten, breiter Durchflusskanal, hoher Wirkungsgrad, niedrige NPSHr-Leistung, geringere Radialkraft.

2Die benetzten Teile werden durch präzise Gießform, glatte Innenwand des Durchflusskanals und hohe Effizienz geformt.

3.Wählen Sie Hochleistungs-NdFeB (Neodymium-Eisen-Bor) und SmCo (Samarium-Kobalt) Permanentmagnete, um ein ausreichendes magnetisches Drehmoment zu gewährleisten.

4. Niedrige Wirbelstrom kann entworfen werden, so dass die Effizienz der Pumpe höher ist.

5Modulare Bauteile, einfach zu warten.

6Ein einfaches Lager und eine Schale haben eine hohe Verschleißfestigkeit, eine hohe Korrosionsbeständigkeit, ein einzigartiges Doppellager-Positionierungskonstruktionsdesign mit dynamischer Schmierstruktur,um die stabile Leistung zu gewährleisten und die Lebensdauer zu verlängern.

7- Spezielle Schmierung und Kühlkonstruktion: Das Transportmedium wird verwendet, um die durch den Wirbelstrom auf der Dose erzeugte Wärme zu entfernen und das Gleitlager zu schmieren,so dass die axiale Kraft der Pumpe automatisch ausgleichen und den sicheren Betrieb der Pumpe gewährleisten kann.

8. Die Dose aus hochwertigem Edelstahl mit fortschrittlicher Technologie, entleert das Medium vollständig (wenn es aufhört zu reparieren) und automatisch leer (wenn es wieder startet).

9- Bei Bedarf kann eine Wärmejacke, eine Kühljacke oder eine Hochtemperaturjacke hinzugefügt werden.

Parameter:

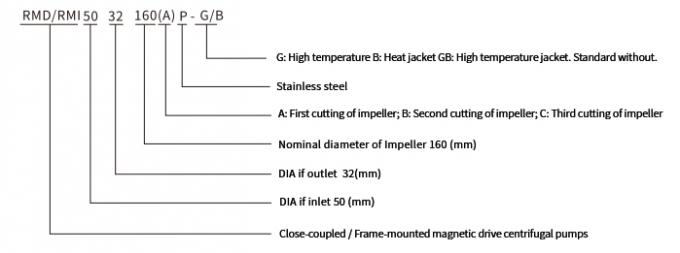

Modellcodierung:

Modelle:

Mehr als 10.000+ Kunden in der chemischen, pharmazeutischen, neuen Energie, elektronischen Aluminiumfolie und anderen Branchen haben sich für die Produkte von RICITE entschieden (magnetische Antriebspumpen, chemische Motorpumpen,mit einer Leistung von mehr als 1000 W, mechanische Versiegelungszentrifugalpumpen usw.), und Ricite (Zhejiang) Science & Technology Co., Ltd. hat an der Erstellung mehrerer industrieller technischer Normen und Spezifikationen teilgenommen,und gewann die Ehrungen der High-TechRicite (Zhejiang) Science & Technology Co., Ltd. hat sich der Herstellung von undichtem Pumpen verschrieben.und hält sich an das Ziel der Entwicklung von Magnetantriebspumpen, chemische Motorpumpen und andere Pumpen, und verfolgt die technologische Innovation und bietet zuverlässige, kosteneffiziente und energiesparende Pumpen und Dienstleistungen für Kunden.
