Ausführliche Information |
|||
Place of Origin | China | Markenname | RICITE |
---|---|---|---|
Model Number | B | Produktbezeichnung: | Eingemachte Motor-Pumpe B Reihe |
Farbe: | Rot, Blaues besonders angefertigt | Durchfluss: | 1000 m3/h |
Aufzug: | 190m | Temperatur: | ~+120℃ |
Macht: | 160 kW | Viskosität: | 100 mm/s |
Druck: | 2.5MPa | Anwendung: | Erdöl, chemisch, pharmazeutisch, galvanisierend |
Markieren: | Selbst,der horizontale Kreiselpumpe vorbereitet,horizontale Kreiselpumpe |

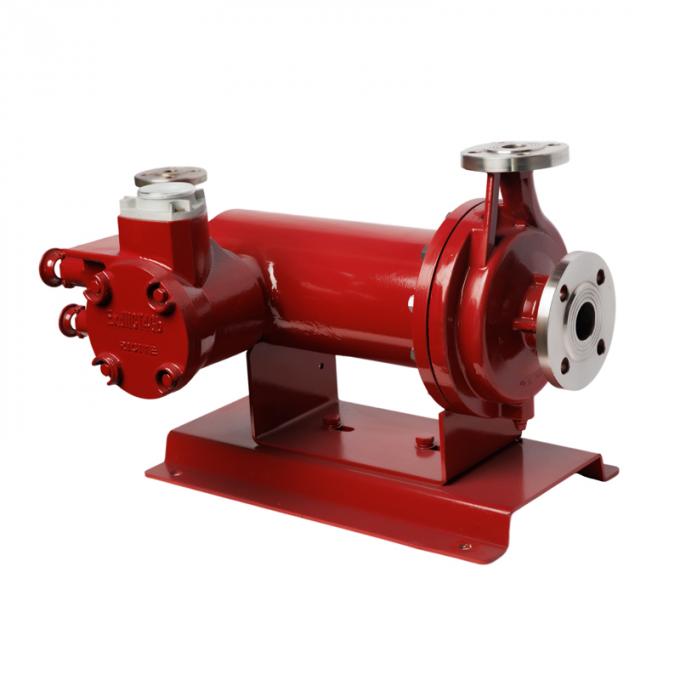

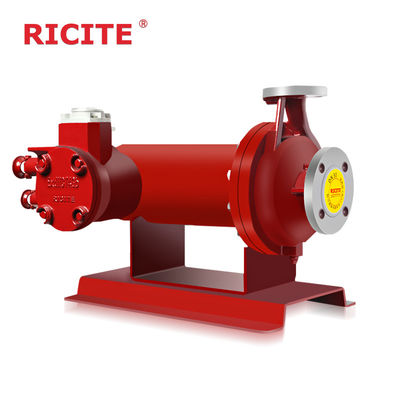

Grundlegende Motorpumpen mit Kanonen (B-Serie chemisch abgeschirmte Pumpen)
Beschreibung
P-Serie Dosenmotorpumpe ist eine neue Generation von chemischen Dosenmotorpumpen. Es übernimmt die internationale Standardkonstruktion, der maximale Betriebsfluss ist 1200m3/h, der maximale Kopf ist 600m,der Temperaturbereich beträgt -120-350°C, und der maximale Druck des Systemkonzepts beträgt 20 MPa.
Grundtyp (Standardtyp)
Die Temperatur des Fördermediums beträgt nicht mehr als 120 °C und der Kopf nicht mehr als 100 m. Andere Arten von Dosenpumpen sind Varianten und Verbesserungen des Grundtyps,einschließlich toter und umgekehrter ZirkulationDiese Art von Dosenpumpe hat im Vergleich zum Basistyp die entgegengesetzte Flüssigkeitsrichtung für die Schmierung, Kühlung und Motorkühlung der Lager.
Vorteile
(1) Lange Lebensdauer, automatisches hydraulisches Schubgleichsystem in Kombination mit Siliziumkarbidlagern, um eine hohe Lebensdauer zu erzielen;
(2) Hohe Effizienz, optimierte Motorkonstruktion und hocheffiziente hydraulische Forschung, hervorragende Energieeffizienz erreicht;
(3) Hohe Zuverlässigkeit, fortschrittliche Verarbeitungstechnologie, hochtechnologische CNC-Ausrüstung und perfekte Prüfung, um die Stabilität der Produktleistung zu gewährleisten;
(4) Monitorlagerverschleiß zur Realisierung von Online-Überwachung und automatischer Steuerung;
(5) Sekundäre Dichtung zur Gewährleistung der Sicherheit für die Umwelt auch im Unfallfall.
Eigenschaften
Die Motorpumpe in Dosen besteht aus einem Motor und einer Pumpe in Dosen, die innere Oberfläche des Stators und die äußere Oberfläche des Rotors sind mit einem dünnwandigen, korrosionsbeständigen, nichtmagnetischen Metall bedeckt.Also die StatorwicklungDer Rotorkern wird durch die Förderflüssigkeit nicht erodiert, da sie vollständig getrennt sind.Der gesamte Rotor ist in die Förderflüssigkeit eingetaucht., keine drehenden Teile nach außen erstrecken, ist eine Struktur ohne Leckage, so hat es folgende Vorteile
(1) Leckfrei, geeignet für den Transport giftiger, explosionsfähiger, brennbarer, gereinigter, ätzender Flüssigkeiten;
(2) Vollständig versiegelt, geeignet für den Transport von leicht oxidierenden Flüssigkeiten;
(3) Ohne mechanische Dichtung eignet es sich für den Transport von Systemflüssigkeiten mit hohem Druck, Flüssigkeiten mit hohem Schmelzpunkt, Flüssigkeiten mit hoher Temperatur und Flüssigkeiten mit niedriger Temperatur.
(4) Verwendung eines Schmiermittels, keine Notwendigkeit für Fett, keine Kontamination der transportierten Flüssigkeit, auch keine Notwendigkeit für Fettinspritzung und -ableitung;
(5) Da Motor und Pumpe koaxiale Integration sind, ist es platzsparend, leicht in Gewicht, kompakte Konstruktion, leicht zu warten und zu demontieren;
(6) Der Motor wird mit Wasserkühlung oder natürlicher Kühlung betrieben, ohne Lüfter, wodurch die Laufschwingungen geringer und der Lärm geringer sind.
Vorsichtsmaßnahmen für die Verwendung von Motorpumpen in Dosen:
1Während des normalen Betriebs sollte das Auslassventil nicht fest geschlossen und leicht geöffnet gehalten werden, um eine Luftverstopfung in der Pumpe zu verhindern.
2Es ist strengstens verboten, ohne Flüssigkeit oder länger als 1 Minute zu arbeiten, um Schäden an Motor und Lager zu vermeiden.
3Es ist strengstens verboten, mehr als eine Minute im Rückwärtslauf zu laufen, da der Rückwärtslauf zu einem ungewöhnlichen Verschleiß der Lager führen kann.
4Es ist strengstens verboten, unter Kavitationsbedingungen zu arbeiten, sonst kann dies zu einem frühen Verschleiß der Lager führen.
Parameter
NAME | TYPE | FLOW | Kopf | Betriebstemperatur | Energie | VISIKOSITÄT | Druck | Anmerkungen |
Standardchemische Motorpumpe in Dosen | Standard (B-Serie) | 1000 m3/h | 190 m | ️ + 120°C | 160 kW | 100 mm/s | 2.5MPa | geeignet für Medium mit einer Temperatur unter 120 °C |
Beschreibung des Modells
Material
Kode | 4 | 5 | 6 | 7 | |
NATTE Teile | 304 | 304L | 316 | 316L | |
Verkleidung | Pump | Hohe Temperatur | Graphit gewickelt | ||
Standards | PTFE | ||||
Motor | PTFE | ||||
Kann | Hastelloy-Legierung -C | Hastelloy-Legierung -C | |||
Schacht | 304/301 | 304L | 316 | 316L | |
Schachthülle, Schubring | Stelelit | ||||
SSiC | |||||
Lager | Graphit impregniertes Furanharz, SSiC |
Sektionszeichnung
Modelle
- Nein. Ich weiß nicht. |
Pumpenmodell |
Geschwindigkeit | Leistung (KW) | |||
n=2900r/min | 介质密度 (mittlere Dichte) (g/cm) | |||||
Durchfluss m3/h | Kopf m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Nein. Ich weiß nicht. |
Pumpenmodell |
Geschwindigkeit | Leistung ((Kw) | |||
n=2900r/min | (Mitteldichte(g/cm)3) | |||||
Durchfluss m3/h | Kopf m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | Schaltflächen | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Mehr als 10.000+ Kunden in der chemischen, pharmazeutischen, neuen Energie, elektronischen Aluminiumfolie und anderen Branchen haben sich für die Produkte von RICITE entschieden (magnetische Antriebspumpen, chemische Motorpumpen,mit einer Leistung von mehr als 1000 W, mechanische Versiegelungszentrifugalpumpen usw.), und Ricite (Zhejiang) Science & Technology Co., Ltd. hat an der Erstellung mehrerer industrieller technischer Normen und Spezifikationen teilgenommen,und gewann die Ehrungen der High-TechRicite (Zhejiang) Science & Technology Co., Ltd. hat sich der Herstellung von undichtem Pumpen verschrieben.und hält sich an das Ziel der Entwicklung von Magnetantriebspumpen, chemische Motorpumpen und andere Pumpen, und verfolgt die technologische Innovation und bietet zuverlässige, kosteneffiziente und energiesparende Pumpen und Dienstleistungen für Kunden.
